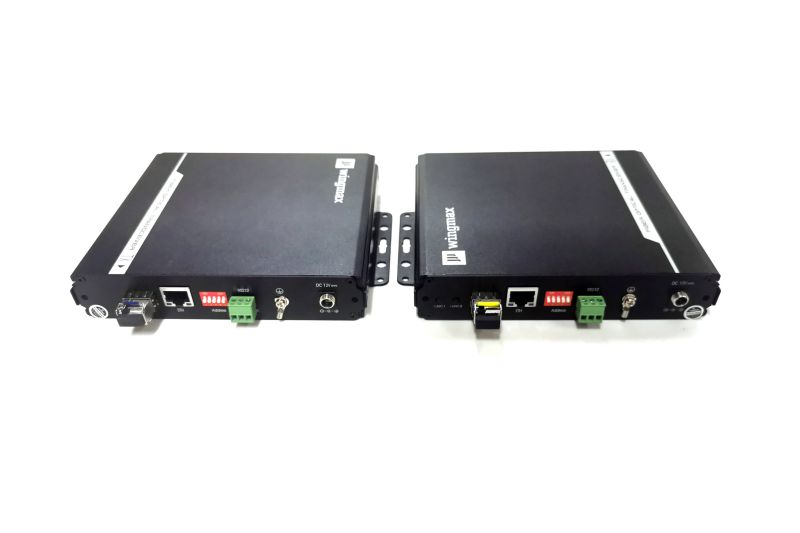

天翼訊通多業務超高清光網一體傳輸器TY-HFEX211U,通過單根光纖或網線長距離的傳輸符合標準的HDMI/DVI 視頻、音頻、鍵盤、鼠標、RS232 等多種業務信號。其設計注重可靠性和出色的分辨率圖像性能，使用全數字壓縮技術對分辨率高達 3840X2160@30Hz 或 1920X1080@120Hz 的視頻圖像進行完美的圖像傳輸。產品設有LED 信號指示燈可顯示電源，視頻，通信和 USB 的狀態；設備包括發送端和接收端，提供 1 路光纖和 1 路以太網傳輸接口。
TY-HFEX211U 多業務 HDMI/DVI 超高清光網一體傳輸器擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種經濟高效的高清 HDMI/DVI 信號傳輸方式。非常適用于需要以高品質長距離傳輸高分辨率的應用環境。由于光纖傳輸固有的安全性和抗干擾性，光纖應用更適用于政/府、醫療環境。支持行業內標準的LC 型標準光纖連接器。
天翼訊通WINGMAX多業務超高清光網一體傳輸器TY-HFEX211U產品特性
· 支持 1 路HDMI 或DVI 接口；
· 支持LC 單根光纖傳輸 10-120Km；單根 CAT5e 傳輸 120M；
· 支持音頻、鍵盤、鼠標、USB、紅外和串口業務；
· 接收端提供 4 路USB2.0 接口，可連接鍵盤、鼠標、UKey；
· 支持自動EDID 識別，隨時保證顯示模式正確加載；
· 分辨率可支持到 3840X2160@30Hz；
· 24bit 音頻編碼，立體聲音頻無失真傳輸；
· 全金屬外殼，抗電磁干擾能力強；
· 提供臺式、壁掛式、1U、4U 機架式等安裝方式；
· 型材外殼、可拆卸掛耳及機架式托盤均獲得設計專利；
· 使用工業級設計思路，支持寬溫，良好的抗ESD、雷擊、電源浪涌性能，保證產品質量穩定可靠。
詳細信息
發送端前面板
接收端前面板
|
①
② |
HDMI IN DVI IN VIDEO LINK |
HDMI 信號輸入端口，連接 HDMI 視頻源 DVI 信號輸入端口，連接 DVI 視頻源 視頻指示燈，常亮，有視頻輸入；常滅，無視頻輸入 鏈路指示燈，常亮，鏈路通信正常；常滅，鏈路無連接 |
|
|
USB |
USB 指示燈，常亮，有 USB 設備連接；常滅，無設備連接 |
|
|
PWR |
電源指示燈，常亮，設備供電正常 |
|
|
STATUS |
狀態指示燈，常亮，設備運行正常；閃亮，設備運行異常 |
|
③ |
IR IN/OUT |
紅外接口 |
|
④ |
AUDIO IN |
音頻輸入口 |
|
|
AUDIO OUT |
音頻輸出口 |
|
⑤ |
USB |
USB-B 接口，連接主機 |
|
⑥ |
HDMI OUT |
HDMI 信號輸出端口，連接顯示器 HDMI 接口 |
|
|
DVI OUT |
DVI 信號輸出端口，連接顯示器 DVI 接口 |
|
⑦ |
USB |
USB-A 接口，連接鼠標、鍵盤、Ukey |

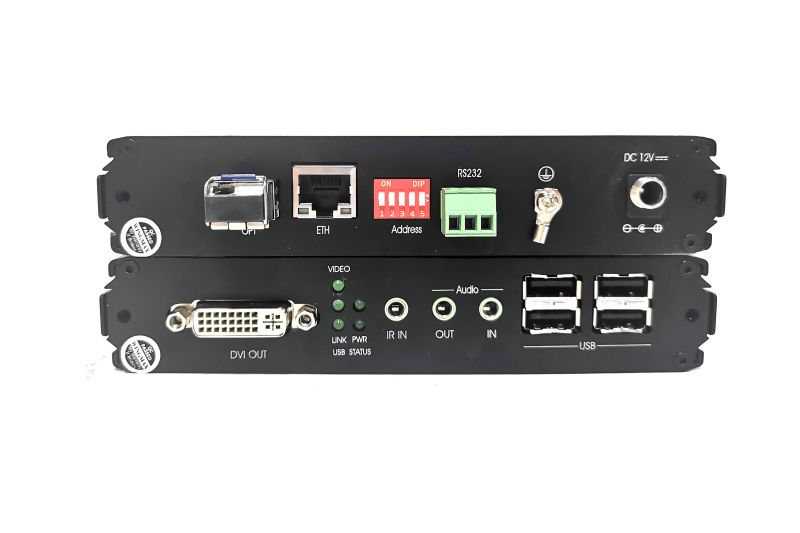

發送端（TX）后面板
接收端（RX）后面板
① OPT光纖連接器端口
② ETH1000M 自適應以太網接口，可連接電腦或交換機， 實現網絡傳輸
③ AddressIP 撥碼開關，實現多對多功能，1 路 TX 可對 16 路 RX
④ RS232串口連接座
⑤ DC 5V電源端口，連接 DC5V/2A 適配器
⑥ 接地端子
⑦ FUNC1短按 1 秒：顯示OSD 界面（EDID、波特率、IP、MAC）
長按 3 秒：自動讀取EDID
FUNC2短按 1 秒：彈出USB 請求
當 OSB 界面選到波特率時，短按 1 秒可更改速率
注意：1、雙絞線線序采用 568B 標準； 2、發送端和接收端請務必接地；
3、設備支持彈性電源輸入，支持 12V 輸入電源電壓。
|
輔料清單 |
|
||
|
|
序號 |
輔料名稱 |
數量 |
|
|
1 |
發送端設備 |
1 臺 |
|
|
2 |
接收端設備 |
1 臺 |
|
|
3 |
電源適配器，AC220V 轉 5V/2A |
2 個 |
|
|
4 |
說明書 |
1 本 |
|
|
5 |
售后服務保障卡+合格證 |
1 張 |
技術指標
物理接口
LC 光纖接口
1000Mbps 自適應 RJ45 接口
傳輸介質光纖：單模光纖
網線：超五類或以上 UTP 網線
波長TX:1550nm；RX:1310nm
光纖：10KM，可選：20-100KM
傳輸距離
網線：120M
傳輸方案默認：一對多級聯；可選：點對點
物理接口默認：HDMI，可選：DVI-I
接口標準HDMI 1.4，兼容 DVI
視頻分辨率3840X2160@30Hz 1920X1080@120Hz
視頻帶寬1.25G
數量/信號1 路雙向非平衡立體聲EDID5V TTL 電平，E-DDC2/EDID
物理接口3.5mm 普通圓口插座
阻抗600 歐非平衡
信噪比>80dB
USB
標準USB2.0
輸出電流0.5A/路
數據
物理接口3 位鳳凰端子
數據格式RS232
數據方向默認：反向 可選：正向、雙向
傳輸速率300~115200bps
工作模式全雙工
一般規格
工作濕度0~90%，無冷凝
工作溫度-20℃~60℃
電源電源適配器，AC220V 轉 5V/2A
功耗TX：3.6W；RX：3W
外殼尺寸180mmX155mmX30mm(含接口長度)
MTBF50000 小時
應用拓撲
光纖點對點傳輸拓撲

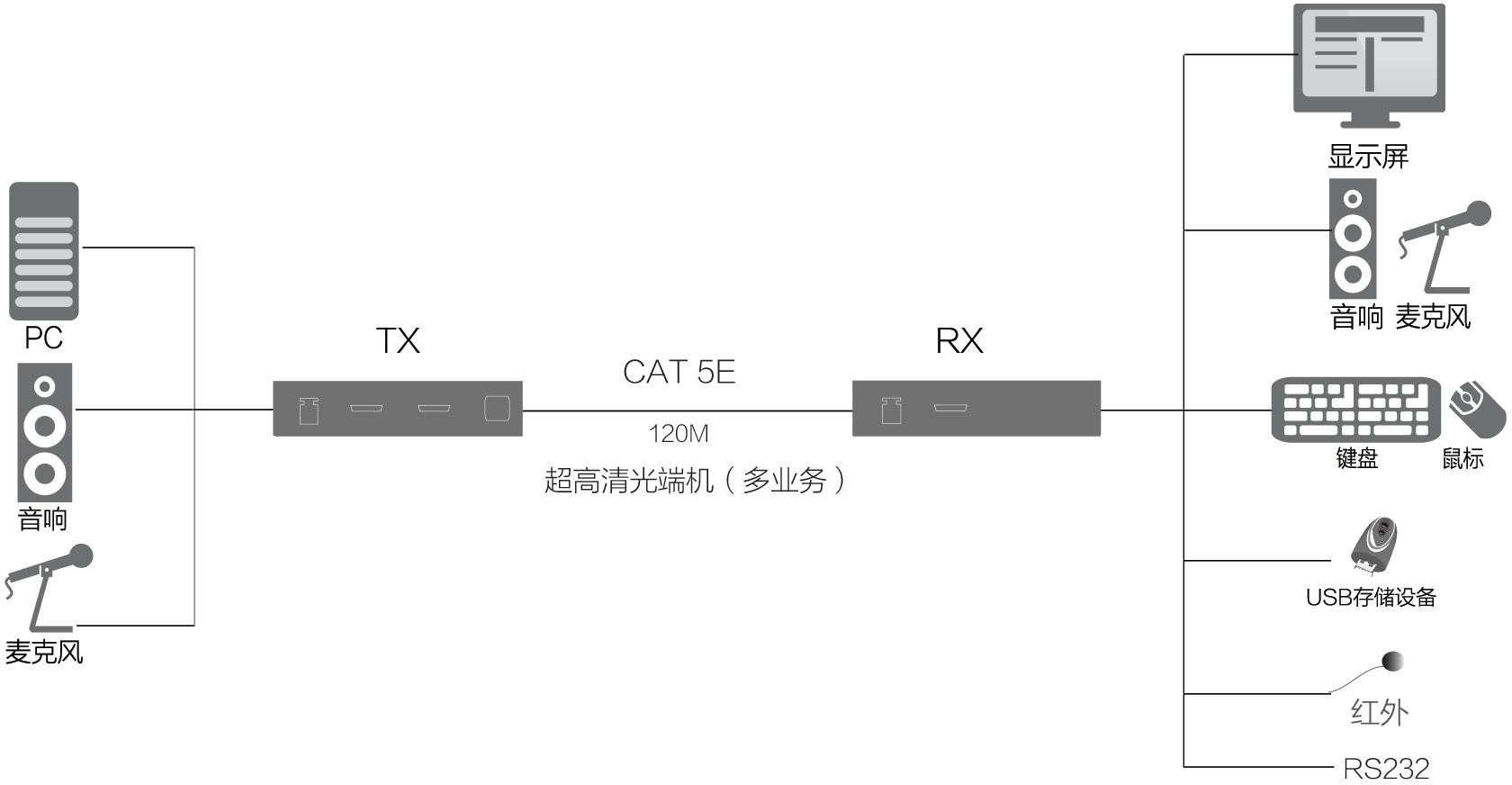

網線點對點傳輸拓撲
網線一對多級聯傳輸拓撲
認證信息FCC
本產品已經過測試，是通過 FCC 認證的 B 級數字裝置，完全符合B 級電子設備要求和FCC 認證第 15 部分規范。
CE
本產品遵從以下規范：EN60065
