產品詳情
25kv shd-gc 3x4/0 + 2x4 + 1X8AWG礦用電纜
設計用作交流采礦設備上的拖纜: 故障安全監測需要地面檢查導體，長壁采煤機上配有Bretby型電纜處理裝置，如果接地系統中的感應電壓不會產生危險，則需要或需要屏蔽的低壓和中壓交流電路
標準
?UL1580
電纜施工
導體: 6 AWG至500 kcmil涂層退火銅，捆扎線，繩-絞合線，符合ASTM B172
絕緣: 乙丙橡膠 (EPR) 絕緣
絕緣屏蔽: 在不導電的重疊膠帶上采用柔性涂層銅/紡織編織屏蔽
接地檢查導體: 退火銅，根據ASTM B172繩絞合，用高強度黃色聚丙烯絕緣
接地導體: 涂層銅，根據ASTM B172繩絞合; 與柔性銅編織屏蔽接觸的兩個導體
護套: 增強，兩層，超重型，鉛固化氯化聚乙烯 (CPE)

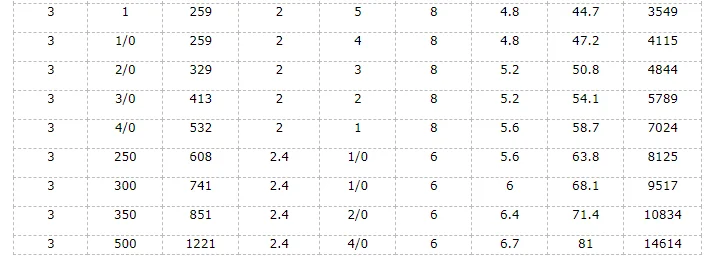

電纜參數
|
沒有。康德。 |
第二。尺寸 (AWG/ |
第二。股 |
標稱絕緣厚度 |
GRD。第二。尺寸 (AWG) |
GRD-檢查COND。尺寸 (AWG) |
標稱護套厚度 |
標稱電纜0.D. |
凈重 |
|
千克/公里 |
||||||||
|
mm |
mm |
mm |
||||||
|
3 |
6 |
133 |
1.8 |
10 |
10 |
3.9 |
32.8 |
1682 |
|
3 |
4 |
259 |
1.8 |
8 |
10 |
3.9 |
35.6 |
2173 |
|
3 |
3 |
259 |
1.8 |
7 |
10 |
4.3 |
38.3 |
2500 |
|
3 |
2 |
259 |
1.8 |
6 |
8 |
4.3 |
40.4 |
2961 |
